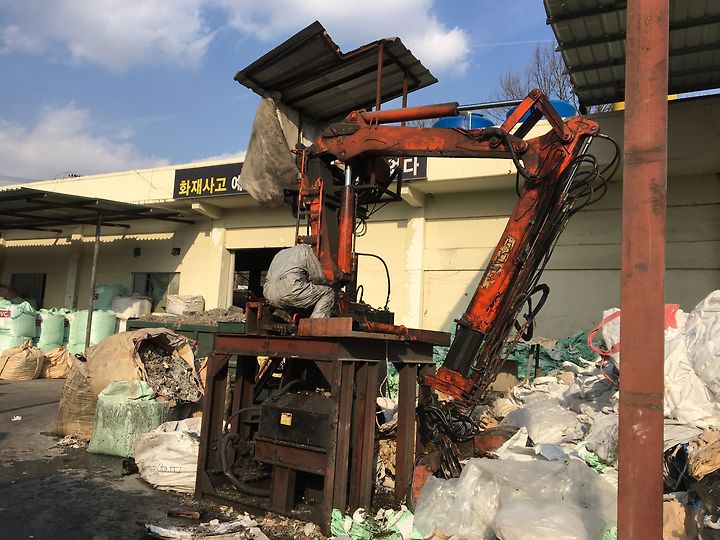

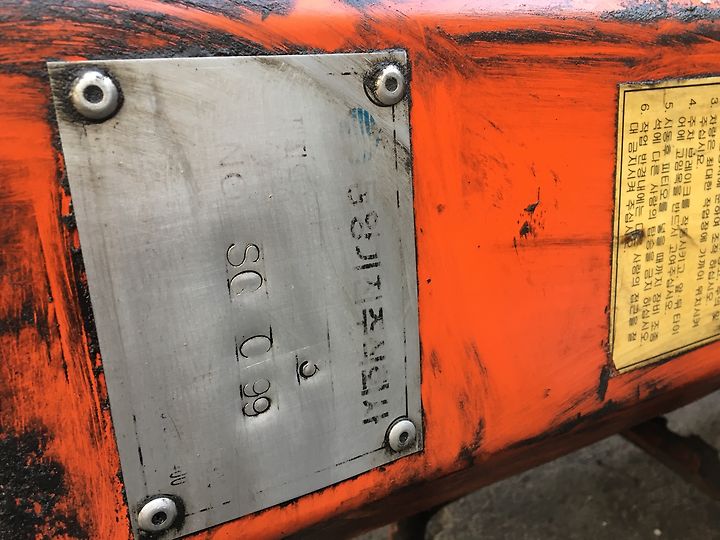

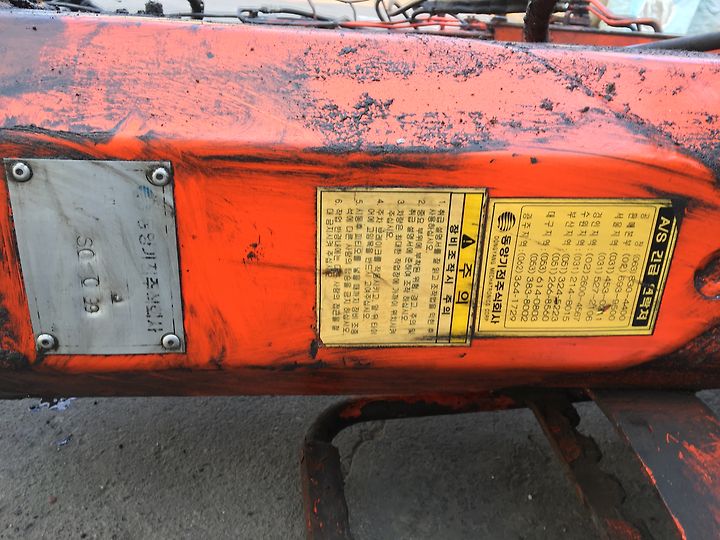

동양특장 SQ C 99 5톤차량용 너클크레인(집게차) 수리

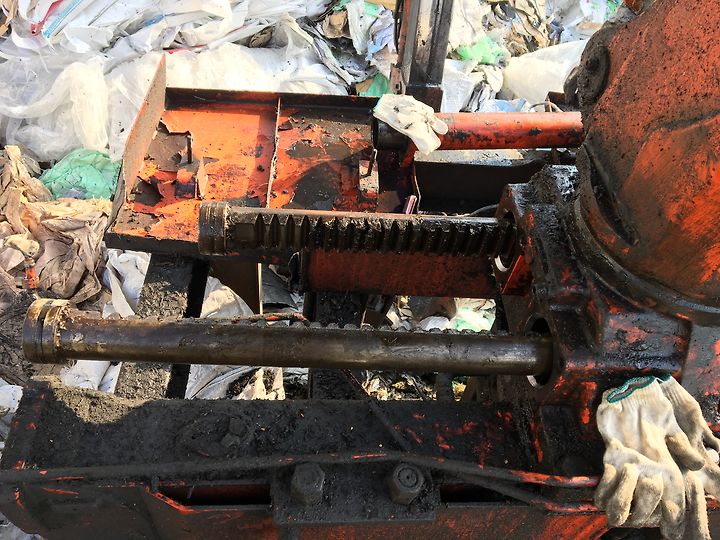

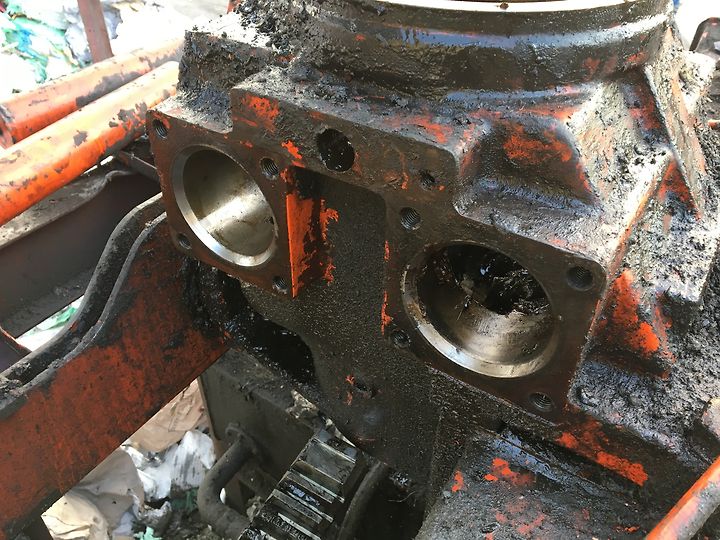

• 렉실린더 스윙타입(4개의 실린더가 교차 동작하도록 되어있음)

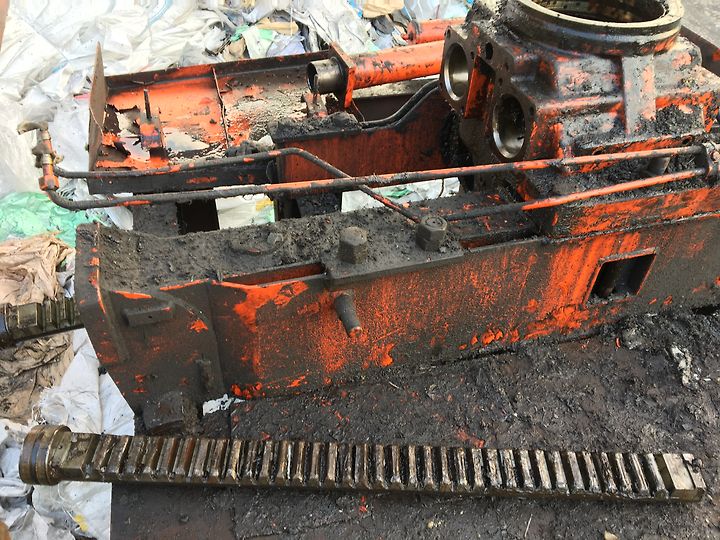

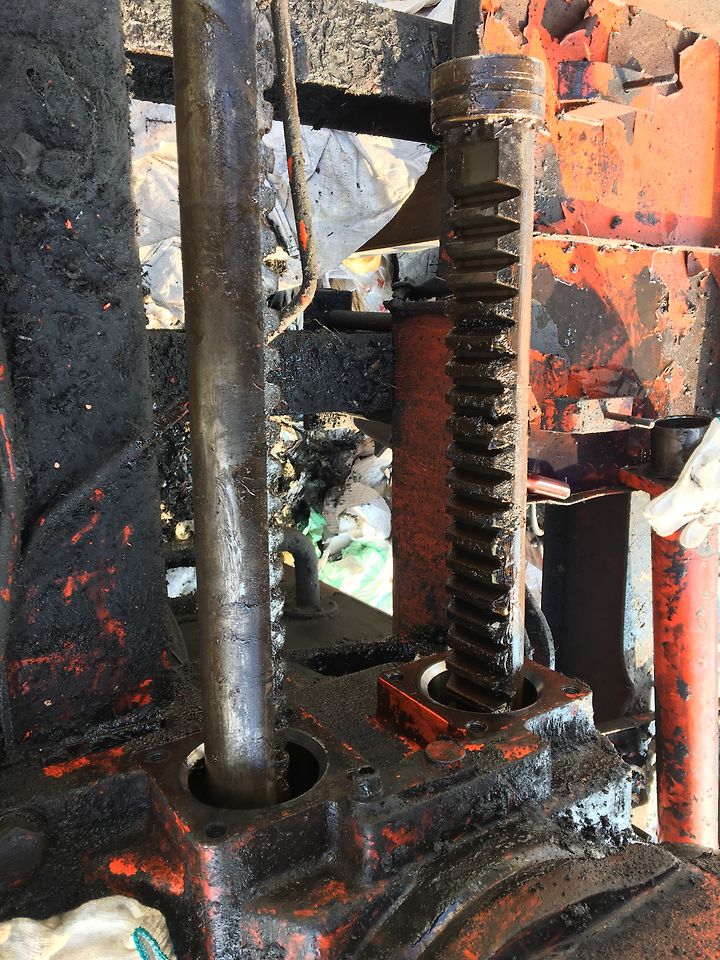

• 실린더를 뜯어보니 렉과 축링기어가 모두 손상되어있음.
• 기어 손상으로 인해 렉위치도 모두 틀어져 있는 상태.(교차 위치로 있어야 하는데 한쪽으로 쏠려있음)

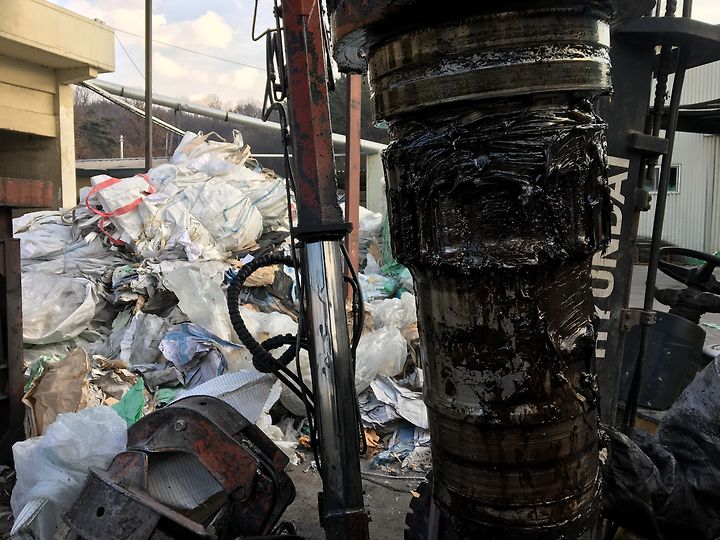

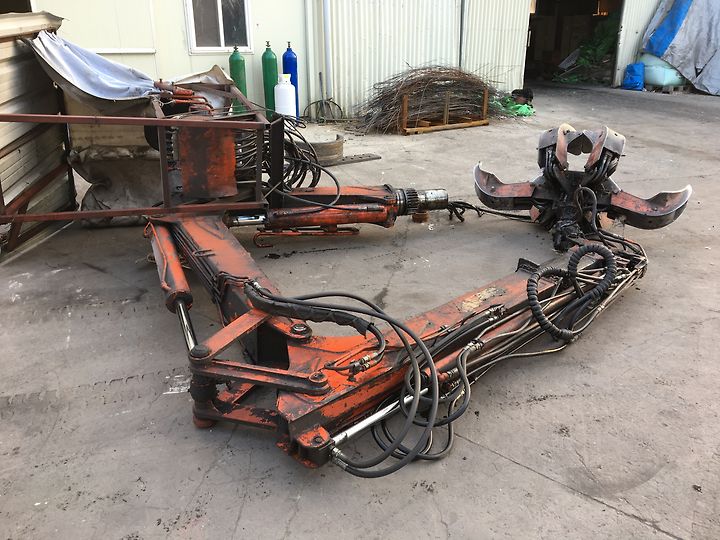

• 축과 한몸으로 되어있는 붐대.(교환시 붐대를 통째로 교환하도록 되어있음)

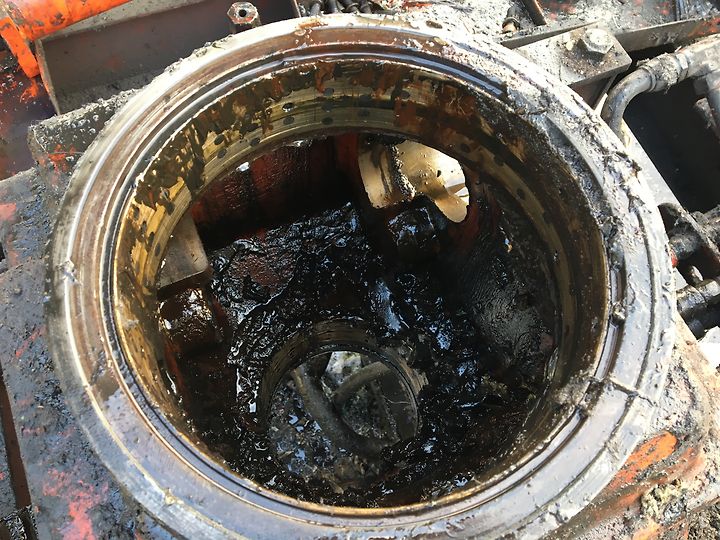

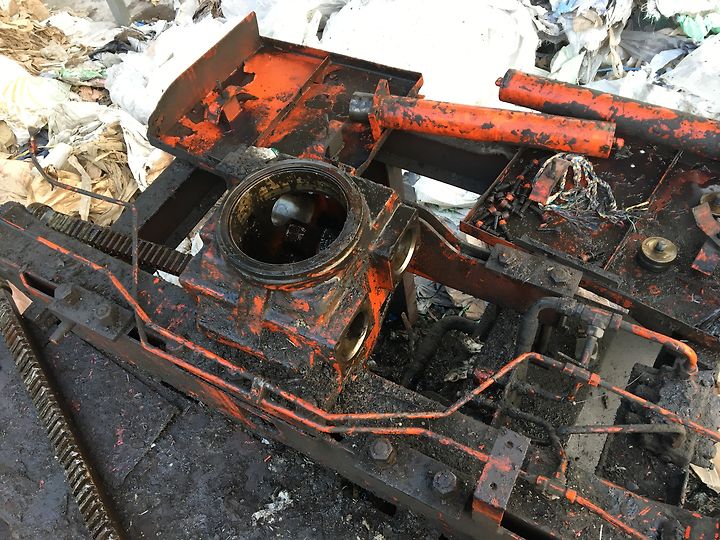

• 붐대를 띄어낸 후 마운트 모습

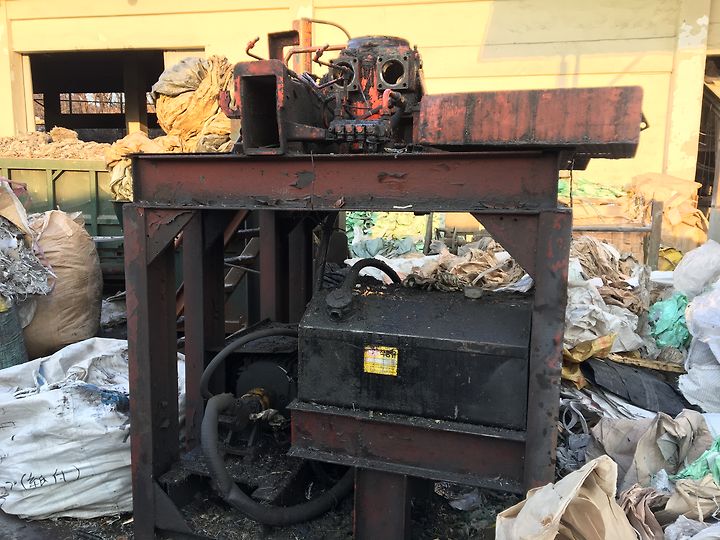

• 피스톤 펌프 하나로 모든 동작처리.

• 베어링 타입이 아닌 부싱타입.
